侧接式弹簧针连接器｜‌可定制10A大电流‌｜全自动SMT贴片兼容

侧接式弹簧针连接器｜‌可定制10A大电流‌｜全自动SMT贴片兼容 ，军工级侧接式弹簧针连接器，支持10A大电流定制，全自动SMT贴片工艺，IP68防水，10万次插拔寿命，适用于电动工具/医疗设备高频场景。
pogopin-side 弹簧针
资料下载

侧接式弹簧针连接器｜‌可定制10A大电流‌｜全自动SMT贴片兼容

接触电阻
动态接触电阻通常＜30mΩ，低电流电压下稳定传输信号.
电流范围
常规0.5-3A，大电流款可达5-100A+，承载力取决于材质、电镀、结构等.
工作温度
-40°C至+120°C，部分可扩至更宽温度范围，在极端条件下性能稳定.
耐盐雾性
耐盐雾24小时至1000小时+，具体取决于镀层材料和测试标准.
尺寸精度
加工精度达μm级，直径精度可达±0.02mm，如高度精度可达±0.05mm，满足严苛要求.
耐久性
寿命周期可达数万至百万次压缩，取决于镀层材料和弹簧疲劳特性.

弹簧针连接器, 产品中心

3Pin平底式弹簧针连接器 |贴片式弹簧针连接器| 防腐蚀、低阻抗 | 支持定制

弹簧针连接器, 产品中心

2Pin插件式弹簧针连接器, 带尾针弹簧针连接器

弹簧针连接器, 产品中心

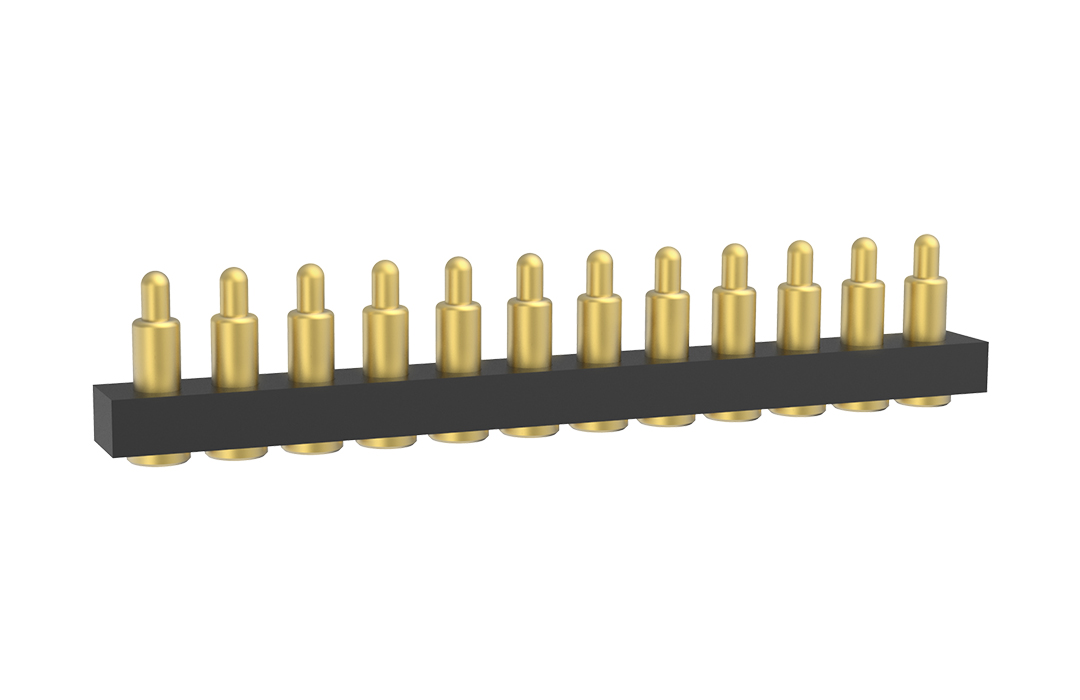

12Pin弹簧针连接器, 弹簧针工厂

弹簧针连接器, 产品中心

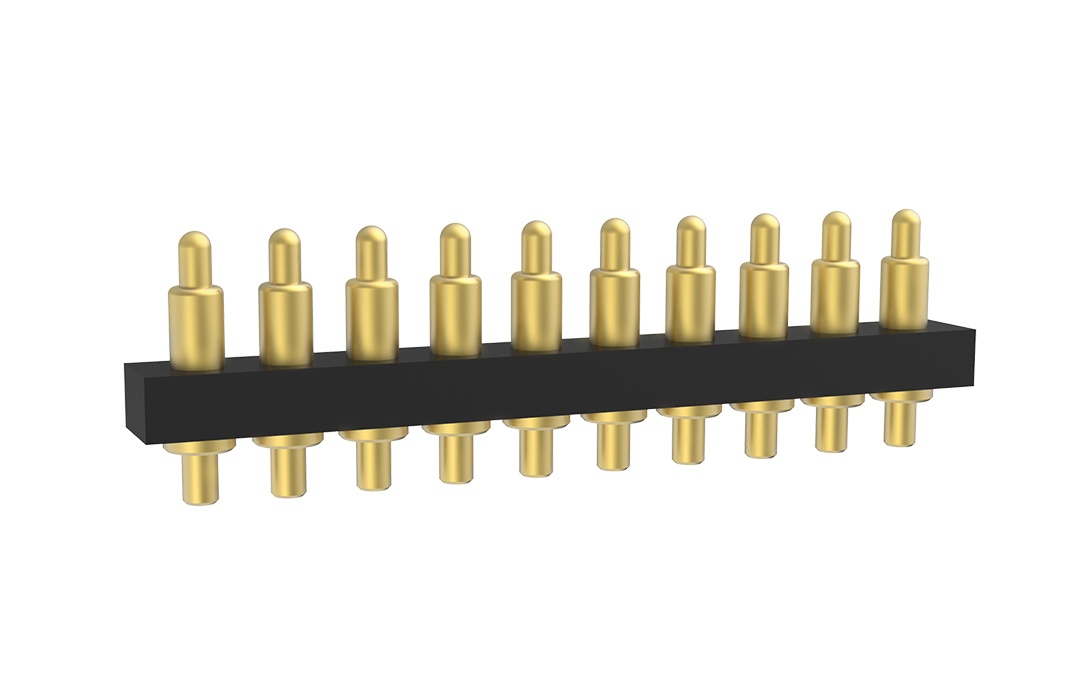

10Pin弹簧针连接器, 弹簧针顶针连接器

弹簧针连接器, 产品中心

8Pin弹簧针连接器, 定制弹簧针连接器

弹簧针连接器, 产品中心

7Pin弹簧针连接器, 弹簧针连接器厂家

弹簧针连接器, 产品中心

6Pin弹簧针连接器, 充电顶针

弹簧针连接器, 产品中心

5Pin弹簧针连接器, 充电探针连接器

弹簧针连接器, 产品中心

4Pin弹簧针连接器, 弹针式连接器

侧接式 弹簧针连接器产品介绍

在电子设备不断向小型化、高性能化发展的今天，连接器作为实现电气连接的关键部件，其性能优劣直接影响着整个系统的稳定性与可靠性。我们的侧接式
弹簧针
弹簧针连接器，凭借独特设计与卓越性能，在众多连接器产品中脱颖而出，成为各类电子产品的理想连接方案。

侧接式弹簧针连接器
侧接式弹簧针连接器

一、强大的大电流传输能力

这款连接器可定制 10A
大电流传输规格，能够轻松应对工业机器人、车载电子等高电流需求场景。以车载电子为例，在车辆充电时，需要传输较大电流以快速完成充电过程，该连接器的大电流传输能力确保了充电效率，保障车辆的正常使用。在设计上，它经过精心考量，内部结构采用特殊设计，确保电流传输的稳定性与可靠性。同时，选用高导电性的金属材料，如黄铜和碲铜，极大程度地减小了电阻，降低了能量损耗，有效避免了电流过载时可能引发的各种问题。

二、高度兼容全自动 SMT 贴片工艺

本连接器高度适配 SMT 自动贴片回流焊技术。在生产过程中，SMT
自动贴片机可将侧接式 弹簧针 自动精准地贴装到已印刷锡膏的 PCB
电路板上，其焊脚能够准确插入 PCB
电路板孔，随后通过回流焊工艺，使锡膏融化并固化，从而完成与 PCB
焊盘的牢固固定连接。这一流程不仅快速高效，而且精度极高，具有高度自动化的特点，能够大幅提升生产效率，同时保证产品质量的一致性与稳定性，为大规模生产提供了有力支持。

4pin 侧接弹簧针连接器
4pin 侧接弹簧针连接器

三、独特的内部结构设计

  1. 斜面结构：内部采用斜面结构和内置弹簧机构设计，主要由
    Plunger、SolidPin、Spring 和 Body
    三大核心部件构成。在工作时，斜面与弹簧接触产生侧向力，该侧向力会转化为接触力，促使镀金针头（Plunger）与针管（Body）内壁保持稳定接触，确保电流路径主要通过镀金的针头和针管，进而获得稳定且极低的接触电阻，即便在频繁插拔的情况下，也能维持稳定可靠的连接。

  2. 真空盲孔电镀技术：运用先进的真空盲孔电镀技术，能够在极细盲孔内外精准镀上一层黄金。这一工艺不仅使金属表面美观，还赋予产品出色的耐腐蚀和抗磨损性能，保证电镀层持久耐用，满足各种严苛的应用环境需求。

四、广泛的应用领域

  1. 消费电子：在智能手机、平板电脑等产品中，用于电池与主板的连接，或不同模块间的信号与电源传输，其侧接式设计节省空间，适配产品轻薄化需求。

  2. 汽车电子：可应用于汽车的充电系统、传感器连接以及各类电子控制单元之间的连接，稳定传输大电流，适应汽车复杂的电气环境。

  3. 工业设备：在工业机器人、自动化生产线设备等工业领域，用于设备内部各部件的电气连接，凭借高可靠性确保工业设备稳定运行。

五、定制服务

我们深知不同客户在不同应用场景下有着多样化的需求，因此提供全面的定制服务。从产品的外形尺寸、引脚数量与间距，到电流承载能力等参数，均可根据客户的具体要求进行定制。无论是需要在狭窄空间内实现连接，还是对连接器的寿命、耐环境性能有特殊要求，我们的专业团队都能为您量身打造最适合的解决方案，助力您的产品在市场中脱颖而出。

选择我们的侧接式 弹簧针
弹簧针连接器，就是选择稳定、高效、可靠的电气连接方案，为您的产品性能提升提供坚实保障。

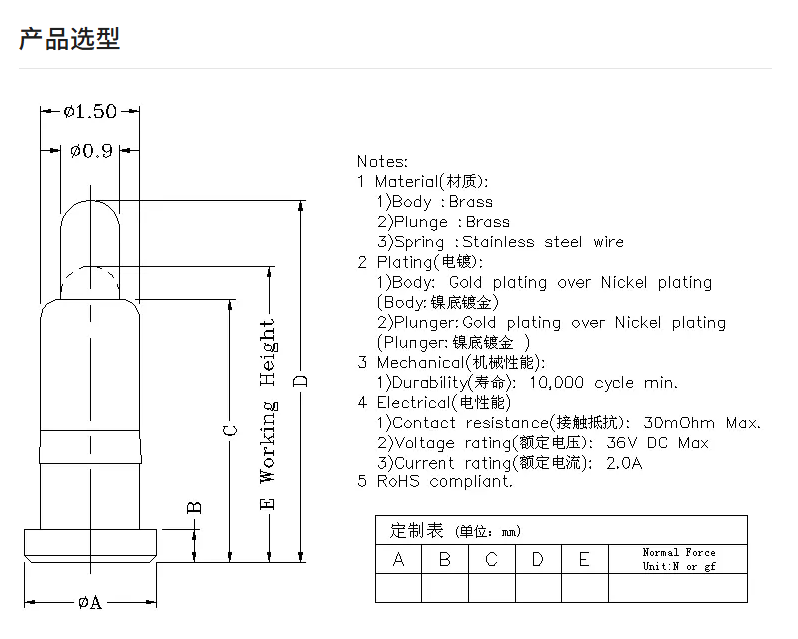

产品选型

侧接式弹簧针连接器｜‌可定制10A大电流‌｜全自动SMT贴片兼容侧接

选型表

侧接式弹簧针连接器｜‌可定制10A大电流‌｜全自动SMT贴片兼容 侧接 选型表

P/N长 L宽 W高 H间距 PitchPin 数盖子 Cap定位柱 PositionerL0L1H0工作高度Working height弹力 Froce(gf) Actions
100257-26.34.41.7142NN4.46.10.635.1110+30/-20
1001008-25.21.52.52.542NN3.54.81.253.8150±30gf
100001-36.34.41.7123NY4.46.10.685.1110+30/-20
100005-37.73.052.82.53NY3.551.444120 Min
100609-37.73.052.82.53NN3.55.51.524.5135±25
100265-37.73.052.82.53NY3.55.51.534.5165±25
100021-37.72.874.212.53NY3.755.752.154.75130±30
100514-37.73.052.82.53NN4.056.051.52590±30
100767-39.74.3522.53NN4.356.0515.3570 Min
100002-38.61.52.72.83NY3.551.354.2120±25
100583-38.61.52.72.83NY45.51.354.5130±30
100289-38.61.52.72.83NY3.55.51.354.7120±25
100003-38.61.52.72.83NY3.551.355.2120±25
100574-38.44.41.7533NY4.76.10.725.1140±25
100778-38.44.41.7533NN4.76.40.725.4120±25
100557-38.44.41.7533NY4.76.40.725.4120±25
100290-3954.533NY5.056.5535.55120+30/-20
100634-3954.533NY5.056.5535.55120+30/-20
100466-3754.533NY5.056.8535.55130+30/-20
1101024-3954.533NY68.236.2200 Max
100905-38.61.52.72.83NY343.21.35120±25
110375-39.21.562.93.13NY3.75.52.14.25175±25
100073-311.33.544.23NY5.57.31.56.3100 Min
100001-48.34.41.7124NN4.46.10.685.1110+30/-20
100049-48.34.41.7124NN4.96.60.685.6110+30/-20
100760-4104.41.72.54NY4.46.10.725.380 Min
100594-4104.41.72.54NY4.46.10.725.4100 Min
100637-4104.41.72.54NN4.46.10.725.4100 Min
100542-4104.41.72.54NY4.46.10.725.4100 Min
100328-410.556.62.54NY5.27.25.16.2120+30/-20
100685-413.824.742.54NY5.157.1526.35115±25
100385-410.556.62.54NY5.57.85.16.6120+30/-20
100938-517.56.3735NN6.78.257.2150±35
100814-512.54.41.82.55NN4.46.10.725.380gf min
1001033-818.53.92.728NY4.35.61.354.990±20
110414-817.25.53.128NY67.81.556.850±25
100722-617.459.82.26NN5.46.985.9120±25
ABCDEFGHIJKLM Actions
弹簧针连接器选型要考虑的关键因素有哪些？
1. 应用场景：电流大小（如大电流需斜面+滚珠结构）、信号传输（低阻抗设计）、工作环境（耐温/防尘等）；
2. 结构设计：平底结构易接触不良，推荐剖斜面结构（侧推力稳定，阻抗低）/大电流（如30A及以上），减少弹簧电流负载；
3. 电镀材料：镀金（3-20μ"）提升导电性，镀镍（50-100μ"）防氧化，大电流场景需更厚镀层；
4. 工作行程与弹力：行程过短压缩弹簧易损坏，过长导致接触不良；弹力过大增加磨损，过小影响稳定性；
5. 如不明确具体需求，可联系（邮箱：info@sztanben.com），为您提供技术支持。
探犇电子是否提供冲压和成型零件？
1. 是的，探犇电子具备全套冲压和车件制造设备与成熟的加工工艺；
2. 冲压件尺寸更稳定，适合高精度需求。
是否密封/防水？
1. 防水型：可选IP67等级（需特殊设计）。
如何避免接触不良/导通不稳定的问题？
1. 设计时精准计算弹簧压缩行程，确保接触压力适中；
2. 生产中加强清洁，避免焊锡、油污等污染，使用时定期维护清理异物；
3. 选用耐磨抗氧化镀层（如金镀层），避免在高腐蚀环境长期使用；
4. 严格控制结构设计公差，确保针头与套筒、焊盘定位精准。
弹簧加载连接器过早失效的根本原因是什么？
1. 卡PIN或氧化：因侧向力或污染（需保持接触面清洁）。
如何避免弹簧疲劳或断裂？
1. 根据插拔频率选用对应寿命规格的弹簧针，避免超过额定插拔次数；
2. 避免弹簧长期处于极限压缩状态，预留合理行程余量。
如何避免针头或套筒变形？
1. 安装时避免外力撞击和受力不均，贴片焊接控制温度防止基座软化；
2. 选用强度更高的材质（如不锈钢针头、金属套筒）。
如何避免基座脱落或焊接不良？
1. 优化焊盘设计（增大焊盘面积），控制回流焊温度与时间；
2. 必要时增加胶黏剂辅助固定，提高抗振动能力。
如何避免高温环境下的性能下降？
1. 选用耐高温基座材料（如陶瓷、耐高温塑料）；
2. 避免在超出规格的高温环境中使用，必要时增加散热设计。
如何避免在潮湿或腐蚀环境引发的短路问题？
1. 增加密封结构（如密封圈），防止水汽和腐蚀性物质侵入；
2. 选用耐腐蚀镀层和材料，定期检查防护性能。
如何避免振动或冲击导致的移位？
1. 采用焊接+胶黏剂双重固定方式，增强安装牢固性；
2. 设计时避开设备振动频率，或增加缓冲结构。
如何避免贴片焊接温度控制不当？
1. 严格遵循弹簧针焊接温度规范，使用温度曲线测试仪监控回流焊过程；
2. 优先选择耐温性更好的贴片式型号。
如何避免焊盘对位偏差？
1. 设计阶段确保PCB焊盘与弹簧针引脚间距匹配；
2. 提高贴装设备精度，焊接前检查对位情况。
在使用过程中如何正确清洁？
1. 使用中性清洗剂，避免强腐蚀性溶剂和过长超声波清洗时间；
2. 清洁后及时干燥，减少镀层与清洗剂接触时长。
如何避免电流/电压过载？
1. 根据实际工作负载选用额定电流、电压匹配的弹簧针；
2. 避免在超过规格的电气参数下使用，增加过载保护设计。
如何降低高频信号的损耗？
1. 针对高频场景选用低寄生电感、电容的型号，优化结构设计减少信号干扰；
2. 进行阻抗匹配测试，确保信号传输质量。
如何提升插拔次数？
1. 根据设备插拔频率需求，选择高寿命规格的弹簧针（如镀金弹簧、强化机械结构设计）。
如何预防内部异物卡滞？
1. 生产过程中严格5S管理，避免金属碎屑、焊渣残留；
2. 增加防尘防水密封设计，阻止外部颗粒侵入。
在本网站上搜索产品的最简单方法是什么？
1. 可按型号、尺寸、查看图纸筛选；
2. 或联系技术支持（邮箱：info@sztanben.com）。
